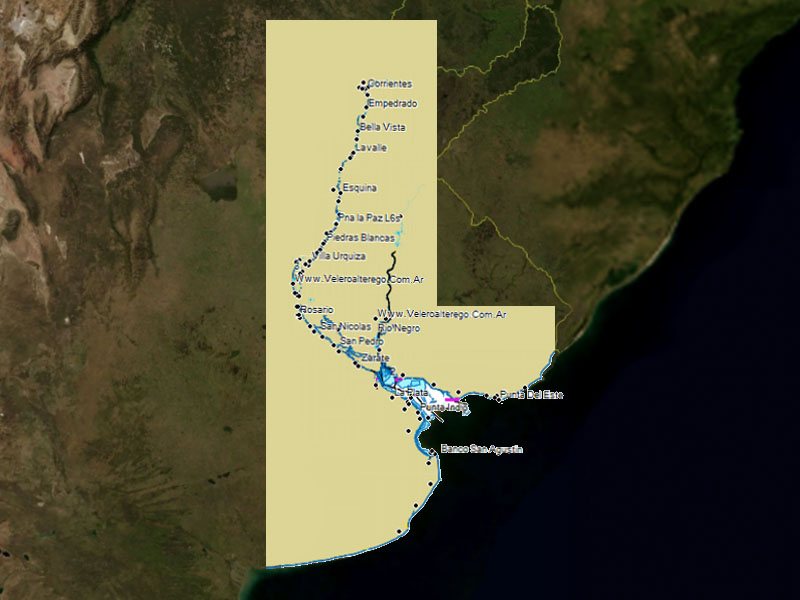

Área de cobertura

Rio de la Plata, Delta del Paraná, Rios Paraná y Uruguay, Costa Bonaerense hasta Bahía Blanca y Costa Uruguaya hasa límite con Brasil.

Cobertura de Carta Náutica

Detalle

Intentando incrementar la seguridad de la navegación en la zona, confeccionamos esta carta náutica en la que buscamos una gran precisión en lo que respecta a la georreferenciacion.

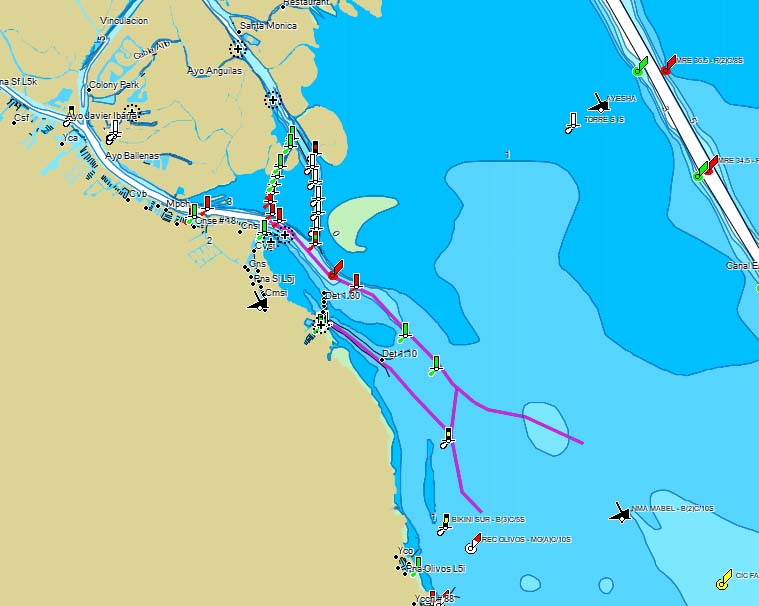

San Isidro boyas de peligro

Buenos Aires - San Isidro

Waypoints del Rio, con todas las boyas de peligro.

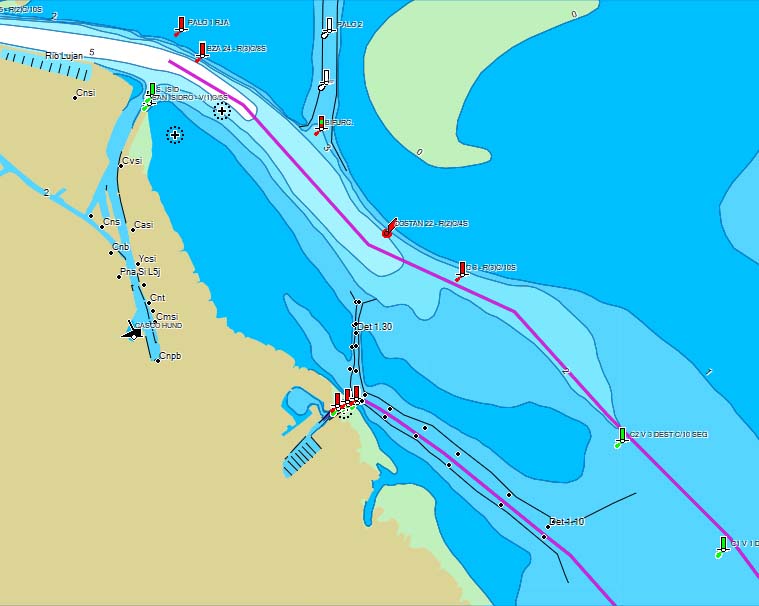

Canal costanero profundidades

Canal Costanero

Waypoints, boyas de peligro, de aguas seguras, profundidades.

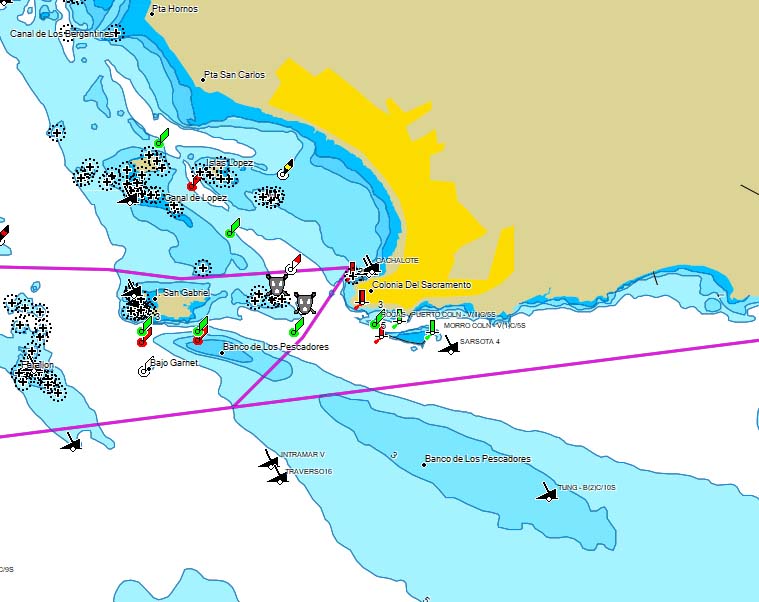

Puerto de Colonia

Colonia y Riachuelo

Balizas de entrada a puertos y waypoints de rutas que evitan las zonas peligrosas.

Canales de acceso a puertos

Canales de acceso a puertos

Se puso especial énfasis en las batimetrías de los canales de acceso a puertos, dibujando especialmente la "canaleta" donde se encuentra la mayor profundidad de ese canal. Asimismo, se pueden encontrar las diferentes cotas de profundidad de muchos de los rios del Delta.

Puerto de San Isidro

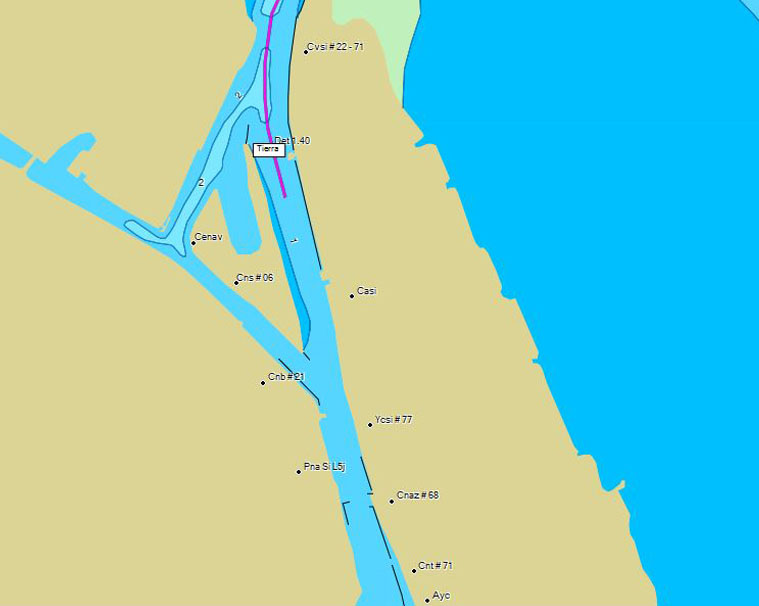

Puntos

Se colocan puntos con nombres, para identificar ciudades, islas, penínsulas, bahías, clubes,con el canal de VHF en que trabajan, destacamentos de Prefectura,con su indicativo de llamada, hosterías, surtidores, etc. Otros puntos representa a boyarines de canales de acceso a clubes o de tránsito.

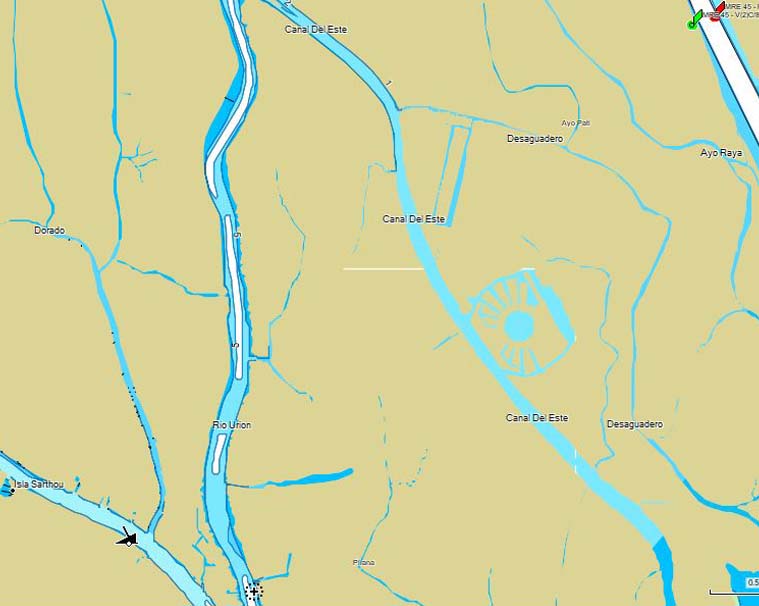

Ríos del Delta

Nombres de los ríos

Los ríos contienen un polígono del mismo color al que corresponde para ese rio, con el nombre correspondiente. Tanto los puntos, como los nombres de los ríos están configurados para que sean visibles hasta determinado nivel de Zoom.

Canales de navegación

Líneas

Los canales, y aguadas donde se puede navegar están dibujadas con dos lineas de color negro. Las zonas prohibidas o restringidas están dibujadas con lineas de color violeta, y cuando se justifica rayadas en diagonal. Muchos de los espigones de los puertos están reforzado su dibujo con líneas negras, para asegurar su visualización, aun de noche. Los peines de las marinas y puertos pueden estar dibujados en color tierra, reforzados con líneas negras, o directamente con líneas negras. Últimamente hemos incorporado "Rutas de recalada recomendadas", representadas por líneas violetas, que son basadas en batimetrías efectuadas en las zonas, y en el caso de algunos puertos marítimos, siguen las enfilaciones de las balizas en tierra. Muchos ríos del Delta tienen dibujados los muelles que inciden sobre el cauce, y pueden representar un peligro en una navegación nocturna.

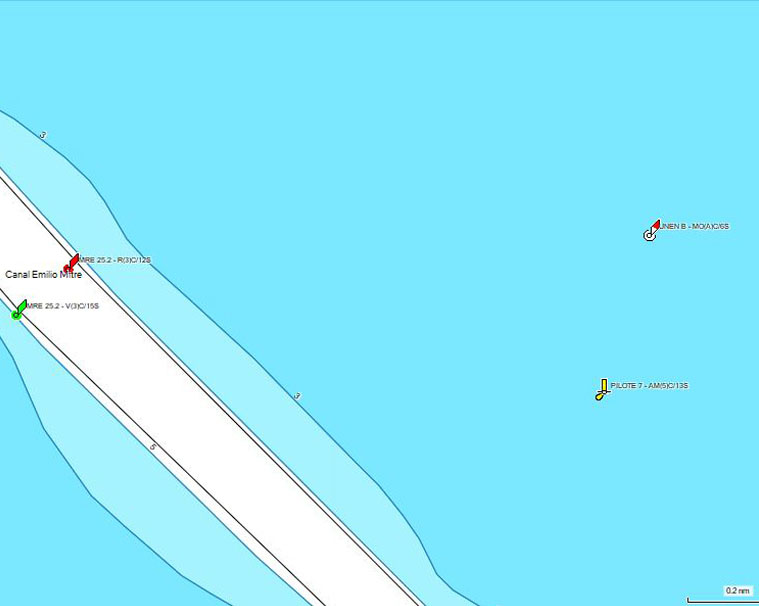

Boyas y balizas

Boyas y balizas

Se dibujaron todas las boyas y balizas de todos los tipos, con los colores correspondientes. Puede haber alguna variación en la representación de las boyas, de acuerdo al modelo de GPS que se esté usando, o a la configuración de los conjuntos de símbolos en los programas de computadora. Cuando las boyas o balizas cuentan con iluminación, está indicada con una señal que sale de su base. Junto con el nombre correspondiente, se detalla el ritmo de destellos correspondiente. Las restingas y obstrucciones están debidamente señalizadas con los íconos correspondientes.

Colonia Carta de navegación

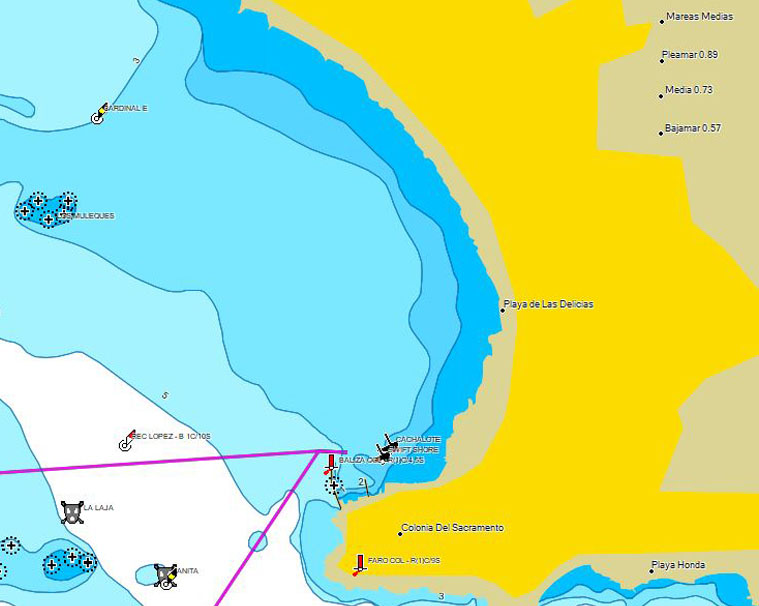

Colores y detalles

La tierra está representada por un color marrón claro. Las ciudades y las playas de arena están en color amarillo. La zona del agua está dividida en cinco colores, de acuerdo a su profundidad al cero de mareas. Color verde, para las zonas que velan al cero de marea. Color azul oscuro, a las zonas de menos de 1 metro. Color azul claro, a las zonas entre 1 y 2 metros. Color celeste oscuro, a las zonas entre 2 y 3 metros. Color celeste claro, a las zonas entre 3 y 5 metros. Color blanco, a las zonas de más de 5 metros. Todas las cotas están separadas por líneas de color azul oscuro, para favorecer la visualización del límite entre ambas cotas. Estas líneas tienen el número de metros que corresponden a esa cota.

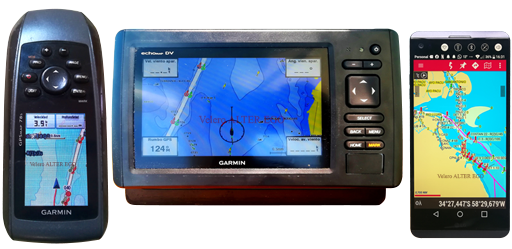

Compatibilidad

Realizamos 7 versiones de la carta para diferentes modelos de GPS marca GARMIN o Smartphones y Tablets.

Dispositivos carta náutica digital

Versiones a color

Series 76 MAP, 60 MAP, Legend y Vista. Series 176 C y 276 C.

G2

Versión para los GPS que requieran cartas G2.

OpenCPN y OziExplorer

Conjunto de cartas de varias escalas, para utilizar en una computadora conectada a un GPS o receptor de satélites GPS, para efectuar navegación en tiempo real, visualizando la carta y la posición del barco en la pantalla de la computadora, como si fuera un gran plotter. Estos programas tienen conectividad con AIS.

Android

Versión para Smartphones y Tablets con sistema operativo Android, usando el programa gratuito Orux Maps.

Entrega

Para poder adquirir la carta, envíenos un mail detallando el dispositivo al que querría cargarlo. Contamos con 2 métodos de entrega:

E-mail

  • Envío por e-mail inmediato
  • Instructivos de instalación de la carta
  • Rutas de crucero principales
  • Actualizaciones gratuitas por 1 año
Personal

  • Carga en GPS del usuario
  • Asesoramiento y estudio de la carta
  • Configuración del GPS
  • Actualizaciones gratuitas por 1 año

Sobre Nosotros

El velero Alter Ego es un Dolphin 23 pies, Campeón del Campeonato de Vela Provincia de Buenos Aires

Jorge Aguilar

Socio del Club las Barrancas, con el fin de incrementar la seguridad en la navegación lleva años perfeccionando su Carta Náutica y actualizándola periódicamente. Autor también del nuevo ATLAS del Río de la Plata, Río Uruguay, Río Paraná.

Jorge Aguilar
Piloto de Línea Aérea

Contacto

Envíenos un E-mail para adquirir su carta o por algún otro tipo de consulta:
